Rangkaian Subwoofer Low Pass Filter ini berfungsi untuk menyaring frekuensi nada rendah untuk keperluan sistem audio nada super bass atau lebih dengan nama subwoofer. Rangkaian filter aktif low pass ini juga disebut sebagai crossover aktif subwoofer. Fungsi rangkaian crossover aktif subwoofer ini adalah untuk menyaring nada super bass untuk dikuatkan pada power amplifier subwoofer.

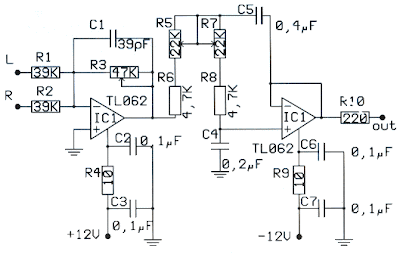

Pada dasarnya prinsip kerja rangkaian filter aktif subwoofer adalah melewatkan sinyal audio dengan frekuensi rendah dan melemahkan sinyal audio diatas titik cut-off frekuensi rendah nada bass. Rangkaian filter aktif subwoofer ini dibuat menggunakan penguat operasional (Op-Amp) IC tipe TL062 yang disusun dalam 2 tingkat penguat tegangan dan konfigurasi filter aktif. Rangkaian filter aktif ini memiliki frekuensi kerja dari 20 – 100 Hz dengan penguatan hinga 80 dB. Untuk membuat rangkaian filter aktif subwoofer ini dapat dilihat gambar rangkaian dan daftar komponen yang digunakan sebgai berikut.
Daftar Komponen
- R1 = 39 Kohm
- R2 = 39 Kohm
- R3 = 47 Kohm
- R4 = 10 Ohm
- R5 = 22
- Kohm R6 = 4,7 Kohm
- R7 = 22 Kohm
- R8 = 4,7 Kohm
- R9 = 10 Ohm
- R10 = 220 Ohm
- C1 = 39 pF
- C2 = 0.1 uF
- C3 = 0.1 uF
- C4 = 0.2 uF
- C5 = 0.4 uF
- C6 = 0.1 uF
- C7 = 0.1 uF
- IC1 = TL064
Rangkaian filter aktif subwoofer pada gambar diatas memiliki control band width dan frekuensi cut-off filter yang dapat diatur dari 2 buah potensiometer pada rangkaian filer aktif tersebut.
